TQ Многофункциональная установка для экстракции и концентрации
Время поддержания зависит от фармакологического процесса экстракции. Если для герметичной экстракции требуется охлаждающая вода, после охлаждения парового пара он возвращается в экстракционный резервуар для поддержания циркуляции и температуры.
Расчетное давление (МПа): —0.1
Рабочее давление (МПа): —0.09
Расчетная температура (℃): 95
Рабочая температура (℃): 85
СМИ: Материал жидкость
Основные приложения
Многофункциональная установка для экстракции и концентрации с обратным холодильником может использоваться для нормального давления, отваривания воды, влажного замачивания, теплового рециркуляции, осмоса с принудительной циркуляцией, экстракции ароматических масел и регенерации органических растворителей в таких отраслях, как медицина и здравоохранение, пигменты, продукты питания и напитки, животные и растения, химическая промышленность

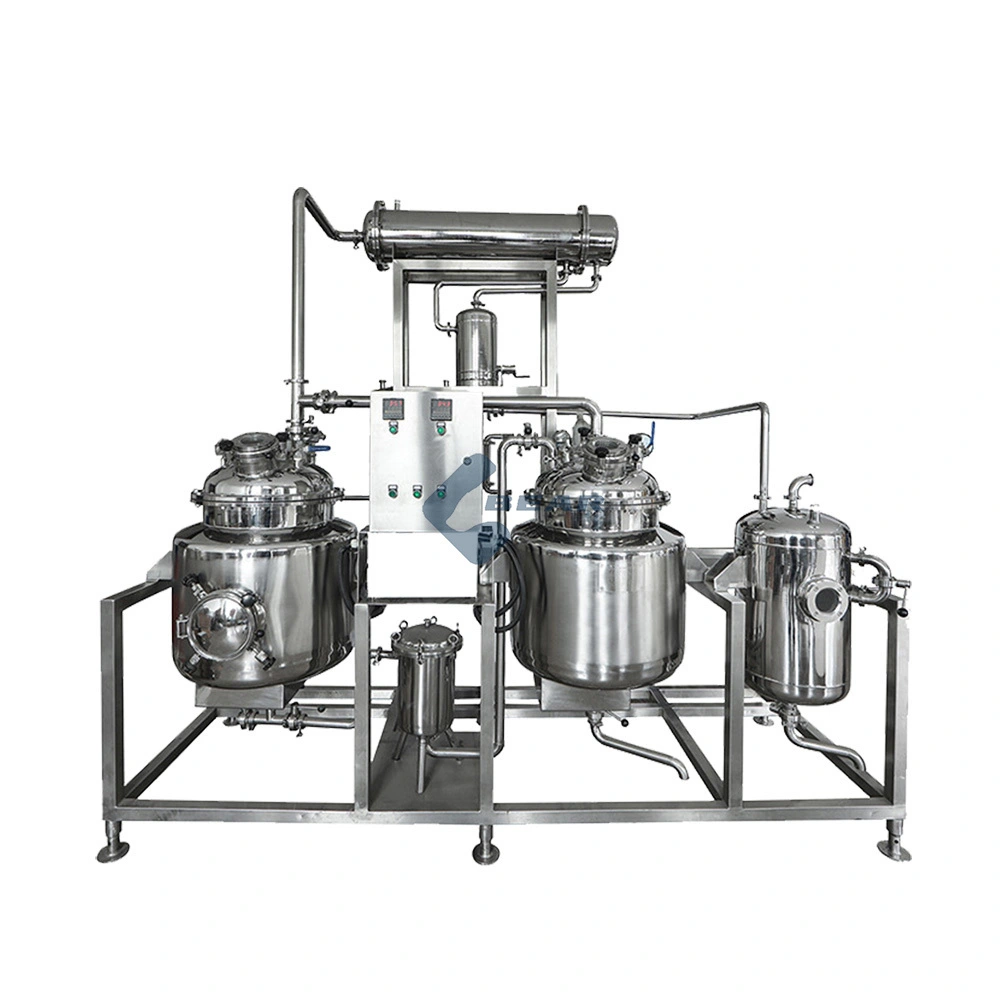

Дисплей продукта
Связанные параметры
| Товар | Концентратор | Экстрактный резервуар | Резервуар для хранения жидкости с обратным потоком | Конденсатор | Кулер | ||||
| Внутренний бак | Куртка | Внутренний бак | Куртка | Внутренний бак | Сторона трубки | Сторона оболочки | Сторона трубки | Сторона оболочки | |
| Расчетное давление (МПа) | —0.1 | 0.2 | —0.1 | 0.2 | —0.1 | —0.1 | 0.25 | —0.1 | 0.25 |
| Рабочее давление (МПа) | —0.09 | 0.09 | —0.09 | 0.09 | —0.09 | —0.09 | 0.2 | —0.09 | 0.2 |
| Расчетная температура (℃) | 95 | 133 | 95 | 133 | Нормальный | 65 | Нормальный | 50 | Нормальный |
| Рабочая температура (℃) | 85 | 117 | 85 | 117 | Нормальный | 60 | Нормальный | 45 | Нормальный |
| СМИ | Материал жидкость | вода | Материал жидкость | вода | Материал жидкость | Материал жидкость | Прохладная вода | Материал жидкость | Прохладная вода |
| Площадь теплообмена (М²) | 1.2 | 1.1 | 4.52 | 0.3 | |||||
| Объем(л) | 200L | 200L | 180L | ||||||
| Кол-во испарителя. | 100 кг/ч | Вакуумный насос (антивзрывной) | SK0.8 | ||||||
| Мощность электрического отопления (кВт) | 24KW/380V | 16KW/380V | Материал жидкостного насоса | 1T/H | |||||
Принцип работы
1. Например, извлечение воды: поместите воду в резервуар для экстракции, начните подавать источник тепла в промежуточный слой, уменьшите источник тепла после закипания резервуара и поддерживайте кипение в резервуаре. Время поддержания зависит от фармакологического процесса экстракции. Если для герметичной экстракции требуется охлаждающая вода, после охлаждения парового пара он возвращается в экстракционный резервуар для поддержания циркуляции и температуры.
2. Например, экстракция спиртом: сначала добавьте лекарство и спирт в резервуар и плотно закройте его, подайте пар к межслойному источнику тепла, откройте охлаждающую воду, чтобы уменьшить подачу источника тепла, когда резервуар достигнет необходимой температуры, чтобы повышение пары спирта проходят через конденсатор, а затем превращаются в жидкий спирт и кипятятся с обратным холодильником.
3. Восстановление олеина: добавьте спирт в цилиндр, включите охлаждающую воду для пара, а затем откройте клапан восстановления.
4. Извлечение масла: сначала добавьте летучее масло и воду в экстракционный резервуар, откройте циркуляционный клапан маслоотделителя, отрегулируйте обратный клапан байпаса, откройте клапан подачи тепла и включите охлаждающую воду для охлаждения, когда клапан источника тепла достигнет Температура испарения и охлажденное жидкое лекарство. Высота должна поддерживаться в сепараторе для их разделения, а затем поочередно будет использоваться сепаратор масло-вода.
