Le temps d'entretien dépend du processus pharmacologique d'extraction. Si l'extraction hermétique a besoin d'eau de refroidissement, une fois la vapeur refroidie, elle retourne dans le réservoir d'extraction pour maintenir la circulation et la température.
Pression nominale (MPa): —0.1
Pression de service (MPa): —0.09
Température conçue (℃): 95
Température de travail. (℃): 85
Médias: Matériau liquide
Principales applications
L'unité multifonctionnelle de reflux thermique d'extraction et de concentration peut être utilisée pour la pression normale, la décoction d'eau, le trempage humide, le reflux thermique, l'osmose à circulation forcée, l'extraction d'huiles aromatiques et la récupération de solvants organiques dans des industries telles que la médecine et les soins de santé, les pigments, l'alimentation et boissons, animaux et plantes et industrie chimique
Affichage du produit

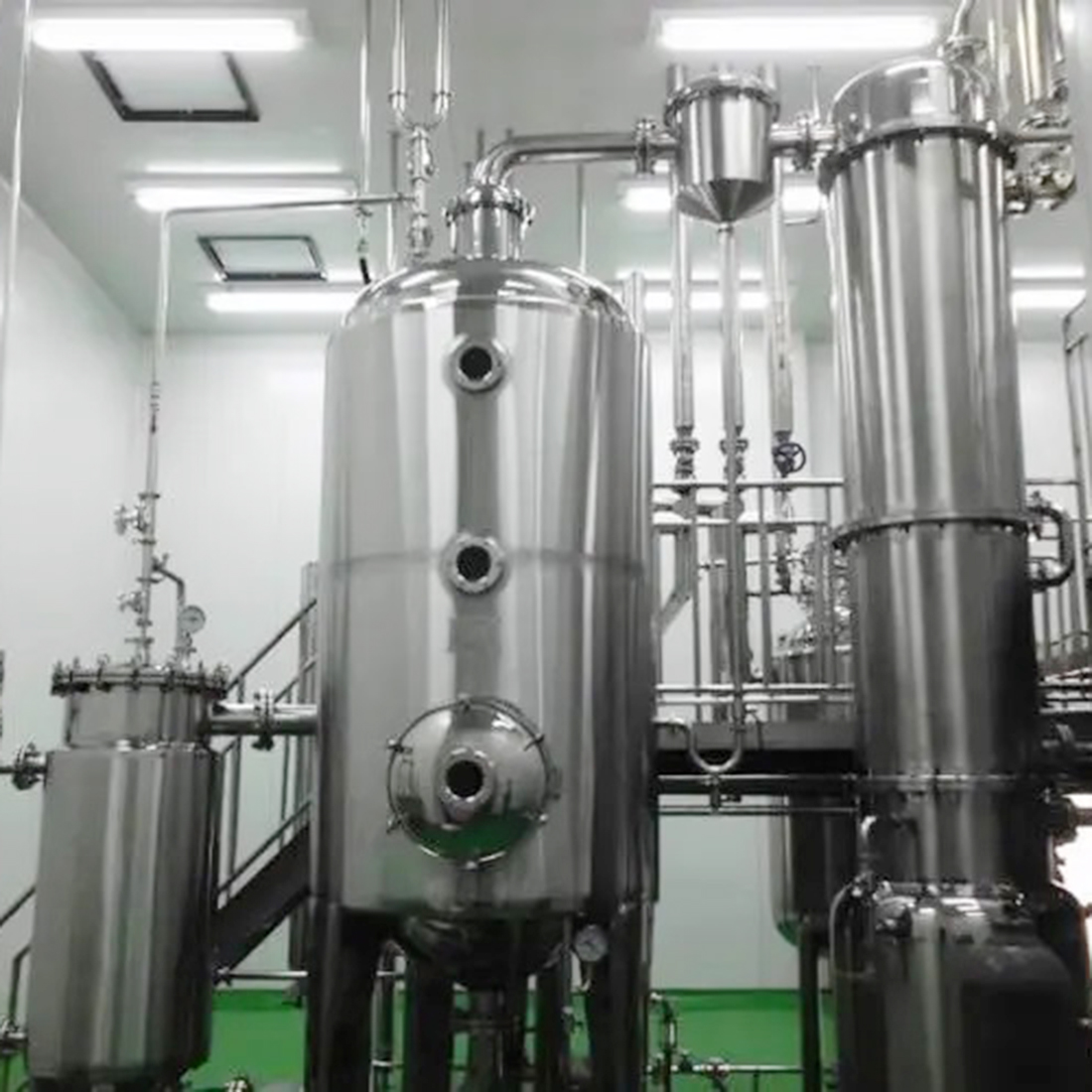

Machine d'extraction de protéines
Paramètres associés
Article | Concentrateur | Réservoir d'extraction | Réservoir de stockage de liquide à reflux | Condenseur | Glacière | ||||
Réservoir intérieur | Veste | Réservoir intérieur | Veste | Réservoir intérieur | Côté tube | Côté coque | Côté tube | Côté coque | |
Pression nominale (MPa) | —0.1 | 0.2 | —0.1 | 0.2 | —0.1 | —0.1 | 0.25 | —0.1 | 0.25 |
Pression de service (MPa) | —0.09 | 0.09 | —0.09 | 0.09 | —0.09 | —0.09 | 0.2 | —0.09 | 0.2 |
Température conçue (℃) | 95 | 133 | 95 | 133 | Normal | 65 | Normal | 50 | Normal |
Température de travail. (℃) | 85 | 117 | 85 | 117 | Normal | 60 | Normal | 45 | Normal |
Médias | Matériau liquide | l'eau | Matériau liquide | l'eau | Matériau liquide | Matériau liquide | Eau fraîche | Matériau liquide | Eau fraîche |
Surface d'échange thermique (M²) | 1.2 | 1.1 | 4.52 | 0.3 | |||||
Volume(L) | 200L | 200L | 180L | ||||||
Évaporer la quantité. | 100kg/heure | Pompe à vide (anti-explosion) | SK0.8 | ||||||
Puissance de chauffage électrique (KW) | 24KW/380V | 16KW/380V | Pompe à liquide | 1T/H |
Principe de fonctionnement
1. Comme l'extraction de l'eau : mettez l'eau dans le réservoir d'extraction, commencez à fournir la source de chaleur à l'intercalaire, réduisez la source de chaleur après l'ébullition du réservoir et maintenez le réservoir en ébullition. Le temps d'entretien dépend du processus pharmacologique d'extraction. Si l'extraction hermétique a besoin d'eau de refroidissement, une fois la vapeur refroidie, elle retourne dans le réservoir d'extraction pour maintenir la circulation et la température.
2. Comme l'extraction d'alcool : ajoutez d'abord le médicament et l'alcool dans le réservoir et fermez-le hermétiquement, fournissez de la vapeur à la source de chaleur intercalaire, ouvrez l'eau de refroidissement pour réduire l'apport de source de chaleur lorsque le réservoir atteint la température requise, de sorte que la hausse l'alcool en vapeur traverse le condenseur puis se transforme en alcool liquide et reflue
3. Récupération de l'oléine : ajoutez de l'alcool dans le cylindre, ouvrez l'eau de refroidissement pour la vapeur, puis ouvrez la vanne de récupération.
4. Extraction d'huile : ajoutez d'abord l'huile volatile et l'eau dans le réservoir d'extraction, ouvrez la vanne de circulation du séparateur d'huile, réglez le clapet de retour de dérivation, ouvrez la vanne d'alimentation en chaleur et allumez l'eau de refroidissement pour refroidir lorsque la vanne de la source de chaleur atteint le température de volatilisation et médicament liquide refroidi La hauteur doit être maintenue dans le séparateur pour les séparer, puis le séparateur huile-eau sera utilisé en alternance.
